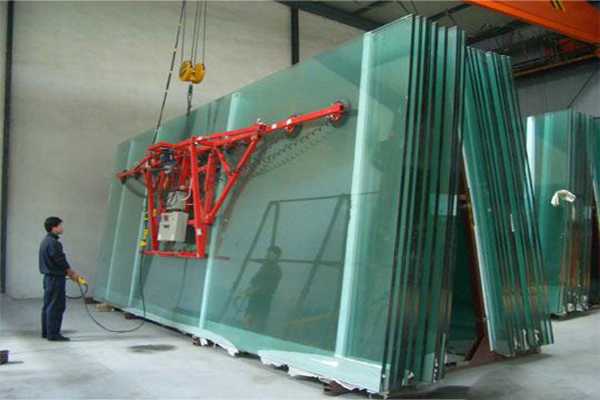

隨著現代社會的快速發(fā)展，玻璃在我們的生活中已經無處可見，應用到的領域非常的廣泛，比如我們常見到的浮法玻璃，浮法玻璃在目前玻璃生產總類中占百分之九十以上，是世界建筑玻璃中的基礎建筑材料。下面我們將帶大家來認識一下浮法玻璃在生產的過程中使用到的碎玻璃需要注意什么事項？接下來我們就來了解一下吧。

?

1.二次積累：熔窯內的耐火材料會遭到玻璃液的侵蝕，增加了Al2O3與Fe2O3在碎玻璃中所占的比例，經過重熔會有二次積累，進而增大了均化的難度，使成品玻璃的顏色加深。

?

2.二次揮發(fā)：碎玻璃經過重熔后，氧化硼、氧化鋅、氧化鉛、堿金屬氧化物等一些容易揮發(fā)的成分會進行二次揮發(fā)，例如，氧化鈉經過重熔后會比之前少0.20%，因此要對其進行補充。

?

3.玻璃碎片的表面與其內部組成成分的區(qū)別：碎玻璃的表面存在許多斷鍵，會將大氣與水分快速吸附，形成表面膠態(tài)，進而造成表面與內部成分的差異。如果熔融過程中的有效對流較少或者熔制溫度較低，成品玻璃就會出現線痕，化學性質比較活潑的玻璃更容易出現這些問題。當玻璃碎片的使用量過多時，以上所述的三個因素就是導致組織不均勻使成品玻璃的硬度變小、易脆的原因。

?

4.重熔過程中玻璃液的還原性能：重熔碎玻璃的時候，一些容易揮發(fā)的成分會分解出氧氣，當氧氣進入碎玻璃后就會有玻璃液溢出，進而使玻璃液產生還原性，在這種情況下，一些組成成分中含有變價元素的玻璃其色澤會出現變化。

?

5.澄清：少許化學氣體會混雜在碎玻璃中，重熔過程中還會產生一些二次氣泡，若是加入的碎玻璃量比較大，氣泡就會增多，澄清的難度隨之會增大。

?

以上內容就是關于浮法玻璃在生產中使用的碎玻璃需要的注意事項，希望對朋友們有幫助，如果朋友們需要了解更多的關于浮法玻璃的相關知識可以持續(xù)的關注我們。
